V型調節球閥
產品特點:采用圓柱型彈簧載的帶補償性可動金屬閥座結構,密封性能可靠.球芯一閥座不會(huì )產生卡阻或脫離,使用壽命長.
球芯上的V形切口與金屬閥座之間具有剪切作用,特別適用于高粘度、含纖維、 固體顆粒及漿料等介質.結構制造紙工業的紙漿顯得尤為優良。
閥門的流量大、 壓力損失小、 且介質不會(huì )沉積在閥體中腔,閥門不僅具有近似等百分比的流量特性、 可調范圍大,z大可調比為100:1.還具有j確調節與可靠定位的功能.
本閥系列可配置多種驅動裝置.
產品詳細說明
產品性能規范:
公稱壓力 | 試驗壓力(Mpa) | 適用介質 | 適用溫度 | |
殼體試驗 | 密封試驗 | |||
1.6 | 2.4 | 1.76 | 水、油、氣及高粘度、含纖維、固體顆粒等介質 | -28℃～550℃ |
2.4 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 | ||
適用規范 | 連接法蘭 | JB79-59 GB20592-97 AMSI B16.5 | ||
試驗和檢驗 | JB/T9092-99 API 598 | |||
主要零件材質表:
零件名稱 | 材質 | |
閥體、閥蓋 | WCB | DB 8 |
密封圈 | 2Cr13+氮氣 | 304-氮化 |
球體 | 2Cr13+硬格 | 304+硬格 |
閥座、閥桿 | 2Cr13 | 304 |
墊片 | 柔性石墨+不銹鋼 | 柔性石墨+不銹鋼 |
雙頭螺柱 | 35CrMoA | 1Gr18Ni9Ti |

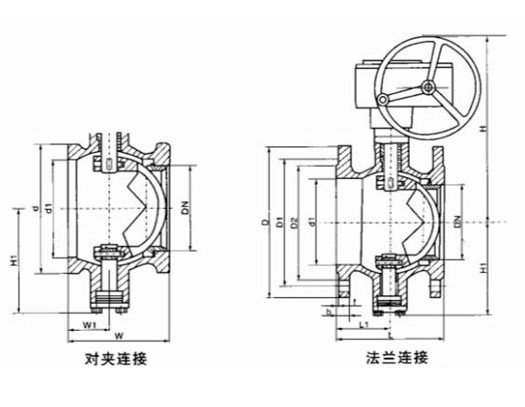

主要外形尺寸:
公稱壓或壓力級 | 公稱通徑 | 尺寸 | ||||||||
(mm) | (in) | W | L | W1 | L1 | d | d1 | H1 | H | |
PN1.6mpa | 25 | - | 50 | - | 25 | - | 64 | 38 | 57 | 200 |
40 | - | 60 | - | 25 | - | 82 | 49 | 63 | 205 | |
50 | - | 75 | 124 | 32 | 62 | 100 | 60 | 92 | 225 | |
65 | - | 85 | 145 | 38 | 72.5 | 120 | 75 | 100 | 235 | |
80 | - | 100 | 165 | 45 | 82.5 | 131 | 89 | 108 | 260 | |
100 | - | 115 | 194 | 50 | 97 | 158 | 113 | 117 | 270 | |
125 | - | 135 | 210 | 55 | 105 | 180 | 140 | 140 | 320 | |
150 | - | 160 | 229 | 65 | 114.5 | 216 | 164 | 177 | 340 | |
200 | - | 200 | 243 | 80 | 121.5 | 268 | 205 | 200 | 390 | |
250 | - | 240 | 297 | 92 | 148.5 | 326 | 259 | 252 | 420 | |
300 | - | - | 338 | - | 169 | - | 300 | 270 | 510 | |
PN2.5mpa | 25 | - | 50 | - | 25 | - | 64 | 38 | 57 | 200 |
40 | - | 60 | - | 25 | - | 82 | 49 | 63 | 205 | |
50 | - | 75 | 124 | 32 | 62 | 100 | 60 | 92 | 225 | |
65 | - | 85 | 145 | 38 | 72.5 | 120 | 75 | 100 | 235 | |
80 | - | 100 | 165 | 45 | 82.5 | 131 | 89 | 108 | 260 | |
100 | - | 115 | 194 | 50 | 97 | 158 | 113 | 117 | 270 | |
125 | - | 135 | 210 | 55 | 105 | 180 | 140 | 140 | 320 | |
150 | - | 160 | 229 | 65 | 114.5 | 216 | 164 | 177 | 340 | |
200 | - | 200 | 243 | 80 | 121.5 | 268 | 205 | 200 | 390 | |
250 | - | 240 | 297 | 92 | 148.5 | 326 | 259 | 252 | 420 | |
300 | - | - | 338 | - | 169 | - | 300 | 270 | 510 | |
CLASS150 | 25 | - | 50 | - | 25 | - | 64 | 38 | 57 | 200 |
40 | 11/2 | 60 | - | 25 | - | 82 | 49 | 63 | 205 | |
50 | 2 | 75 | 124 | 32 | 62 | 100 | 60 | 92 | 225 | |
65 | 21/2 | 85 | 145 | 38 | 72.5 | 120 | 75 | 100 | 235 | |
80 | 3 | 100 | 165 | 45 | 82.5 | 131 | 89 | 108 | 260 | |
100 | 4 | 115 | 194 | 50 | 97 | 158 | 113 | 117 | 270 | |
125 | 5 | 135 | 210 | 55 | 105 | 180 | 140 | 140 | 320 | |
150 | 6 | 160 | 229 | 65 | 114.5 | 216 | 164 | 177 | 340 | |
200 | 8 | 200 | 243 | 80 | 121.5 | 268 | 205 | 200 | 390 | |
250 | 10 | 240 | 297 | 92 | 148.5 | 326 | 259 | 252 | 420 | |
300 | 12 | - | 338 | - | 169 | - | 300 | 270 | 510 |
