保溫球閥
產品特點：
該產品具有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能降低管路中介質熱量損失.主要用于石油、化工、治金、制藥、食品等各類系統中，以輸送常溫下會(huì )凝固的高粘度介質.
由于采用整體式結構,因而保溫球閥比一般環閥體積更小,重量更輕,且無處漏,密封性能良好,夾套采用t碳素鋼焊接比鑄造的更加耐牢固.
產品詳細說明
主要零件材質表:
序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 | ||
GB | ASTM | GB | ASTM | ||||
1 | 夾套 | 25 | A105 | 5 | 球體 |
|
|
2 | 閥座 | WCB | A216-WCB | 6 | 閥桿 | 1Cr13 | A247-410 |
3 | 閥體 | 1Cr18Ni9Ti | SS304 | 7 | 填料 | 柔性石墨 | |
4 | 密封圈 | PTFE、對位聚苯 | 8 | 填料壓蓋 | WCB | A216-WCB | |
注:系列閥門主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用.
技術規范:
設計標準 | ASME B 16.34 GB/T 12224 |
結構長度 | ASME B 16.10 GB/T 12221 |
連接法蘭 | ASME B 16.34 JB/T 79 |
驅動方式 | 手動、電動、氣動 |
試驗方式 | JB/T9092 API 598 |
適用介質 | 重油、膠類等易凝固介質 |
注:系列閥門連接尺寸可根據用戶要求設計制造.

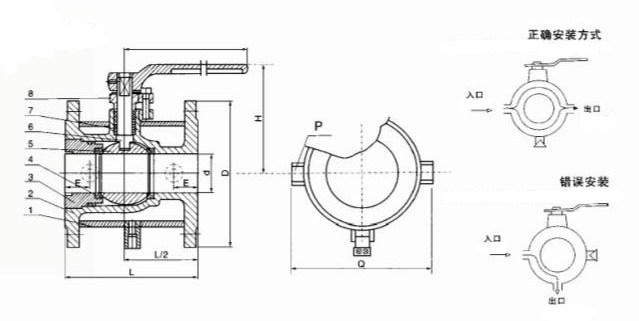

主要外型及連接尺寸表:
公稱通徑 | d | L | D | E | Q | H | W | 管螺紋 | ||
(mm) | (in) | (mm) | (in) | P | ||||||
20 | 3/4'' | 19 | 117 | 40 | 11/2'' | 58.5 | 147 | 101 | 170 | G3/4'' |
25 | 1'' | 25 | 127 | 50 | 2'' | 62.5 | 156 | 106 | 170 | G3/4'' |
40 | 11/2'' | 38 | 165 | 65 | 21/2'' | 63.5 | 181 | 125 | 250 | G3/4'' |
50 | 2''' | 51 | 178 | 80 | 3'' | 68 | 218 | 135 | 250 | G3/4'' |
80 | 3'' | 76 | 229 | 150 | 6'' | 82 | 275 | 193 | 350 | G3/4'' |
100 | 4'' | 102 | 254 | 200 | 8'' | 83 | 300 | 265 | 420 | G3/4'' |
150 | 6'' | 152 | 292 | 250 | 10'' | 95 | 403 | 355 | 100 | G3/4'' |
200 | 8'' | 203 | 330 | 300 | 12'' | 100 | 492 | 410 | 1300 | G3/4'' |
