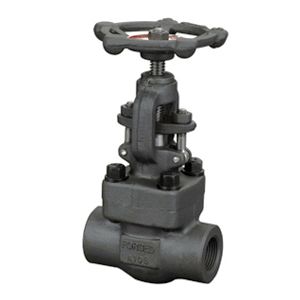

鍛鋼閘閥的閘板構造

按密封面配置可分為楔式閘板式鍛鋼閘閥和平行閘板式鍛鋼閘閥 , 楔式閘板式鍛鋼閘閥又可分為:單閘板式、雙閘板式和彈性閘板式；平行閘板式鍛鋼閘閥可分為單閘板式和雙閘板式。

1）平行式鍛鋼閘閥：密封面與垂直中心線平行，即兩個密封面互相平行的鍛鋼閘閥。在平行式鍛鋼閘閥中，以帶推力楔塊的結構z常為常見，既在兩閘板中間有雙面推力楔塊，這種鍛鋼閘閥適用于低壓中小口徑（DN40—300mm）鍛鋼閘閥。也有在兩閘板間帶有彈簧的，彈簧能產生予緊力，有利于閘板的密封。

2）楔式鍛鋼閘閥：密封面與垂直中心線成某種角度，即兩個密封面成楔形的鍛鋼閘閥。密封面的傾斜角度一般有2°52´，3°30´，5°， 8°， 10°等，角度的大小主要取決于介質溫度的高低。般工作溫度愈高，所取角度應愈大，以減小溫度變化時發生楔住的可能性。在楔式鍛鋼閘閥中，又有單閘板，雙閘板和彈性閘板之分。單閘板楔式鍛鋼閘閥，結構簡單，使用可靠，但對密封面角度的精度要求較高，加工和維修較困難，溫度變化時楔住的可能性很大。雙閘板楔式鍛鋼閘閥在水和蒸氣介質管路中使用較多。它的優點是：對密封面角度的精度要求較低，溫度變化不易引起楔住的現象，密封面磨損時，可以加墊片補償。但這種結構零件較多，在粘性介質中易粘結，影響密封。更主要是上、下?lián)醢彘L(cháng)期使用易產生銹蝕，閘板容易脫落。彈性閘板楔式鍛鋼閘閥，它具有單閘板楔式鍛鋼閘閥結構簡單，使用可*的優點，又能產生微量的彈性變形彌補密封面角度加工過程中產生的偏差，改善工藝性，現已被大量采用。
