【產品用途】
SD341X-6、SD341X-10 型法蘭式伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在425℃以下，公稱壓力在1.6MPa以下的石油，化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的z佳裝置。
【產品特點】
1、結構d特，設計靈活，重量輕，省力，啟閉迅速
2、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，海能為維修閥門安裝更換提供方便
3、密封部位可調節更換，密封性能可靠
安裝注意事項：
1、伸縮蝶閥安裝前必須平放，切勿隨意磕碰，運行時嚴禁將支架卸掉。
2、伸縮蝶閥出廠時結構長度為z小長度，安裝時，拉到安裝長度（即設計長度）。
3、當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮蝶閥，以免損壞蝶閥。
4、伸縮蝶閥可在任意安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出。
【性能參數】
型號 | SD341X-6 | SD341X-6Q | SD341X-10 | SD341X-10Q | |
工作壓力（MPa） | 0.6 | 1.0 | |||
適用溫度（℃） | ≤120 | 依各種不同膠種而定 | ≤120 | ||
適用介質 | 水、污水、油品、空氣等 | 依各種不同膠種而定 | 水、污水、油品、空氣等 | ||
材料 | 閥體 | 灰鑄鐵 | 灰鑄鐵 | 球墨鑄鐵 | |
蝶板 | 球墨鑄鐵（表面處理） | 球墨鑄鐵、不銹鋼 | 球墨鑄鐵 | ||
閥桿 | 2Cr13 | 不銹鋼、碳素鋼 | 鉻不銹鋼 | ||
SDtd943H/F/X-6/10/16系列主要外形和連接尺寸
公稱通徑 | 外形尺寸（參考值） | 法蘭尺寸和螺栓孔尺寸（標準值） | 電動裝置型號 | ||||||||||||||||||
H | H1 | 設計z大長度 | 設計z小長度 | 設計長度 | A | B | 0.6MPa | 1.0MPa | 1.6MPa | ||||||||||||
毫米 | 英寸 | D | D1 | D2 | n-d | D | D1 | D2 | n-d | D | D1 | D2 | n-d | ||||||||
50 | 2 | 80 | 440 | 164 | 138 | 151 | 250 | 255 | 140 | 110 | 88 | 4-14 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 | QB10-1 |
65 | 2 1/2 | 95 | 445 | 190 | 154 | 172 | 250 | 255 | 160 | 130 | 108 | 4-14 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 4-18 | QB10-1 |
80 | 3 | 98 | 476 | 195 | 163 | 177 | 250 | 255 | 190 | 150 | 124 | 4-18 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 | QB10-1 |
100 | 4 | 114 | 504 | 227 | 184 | 206 | 250 | 255 | 210 | 170 | 144 | 4-18 | 220 | 180 | 156 | 8-18 | 220 | 180 | 156 | 8-18 | QB10-1 |
125 | 5 | 128 | 550 | 254 | 201 | 215 | 250 | 255 | 240 | 200 | 174 | 8-18 | 250 | 210 | 184 | 8-18 | 250 | 210 | 184 | 8-18 | QB20-1 |
150 | 6 | 139 | 652 | 240 | 195 | 225 | 300 | 315 | 265 | 225 | 199 | 8-18 | 285 | 240 | 211 | 8-22 | 285 | 240 | 211 | 8-22 | QB20-1 |
200 | 8 | 174 | 732 | 265 | 215 | 245 | 300 | 315 | 320 | 280 | 254 | 8-18 | 340 | 295 | 266 | 8-22 | 340 | 295 | 266 | 12-22 | QB60-1 |
250 | 10 | 215 | 823 | 295 | 235 | 265 | 300 | 315 | 375 | 335 | 309 | 12-18 | 395 | 350 | 319 | 12-22 | 405 | 355 | 319 | 12-26 | QB60-1 |
300 | 12 | 245 | 877 | 308 | 254 | 282 | 300 | 315 | 440 | 395 | 363 | 12-22 | 445 | 400 | 370 | 12-22 | 460 | 410 | 370 | 12-26 | QB120-1 |
350 | 14 | 270 | 932 | 325 | 271 | 300 | 300 | 315 | 490 | 445 | 413 | 12-22 | 505 | 460 | 429 | 16-22 | 520 | 470 | 429 | 16-26 | QB120-1 |
400 | 16 | 305 | 1047 | 345 | 283 | 314 | 300 | 315 | 540 | 495 | 463 | 16-22 | 565 | 515 | 480 | 16-26 | 580 | 525 | 480 | 16-30 | QB250-1 |
450 | 18 | 325 | 1092 | 370 | 314 | 340 | 575 | 615 | 595 | 550 | 518 | 16-22 | 615 | 565 | 530 | 20-26 | 640 | 585 | 548 | 20-30 | QB250-1 |

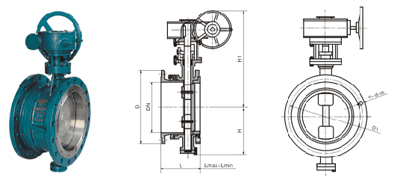

【結構圖片】
